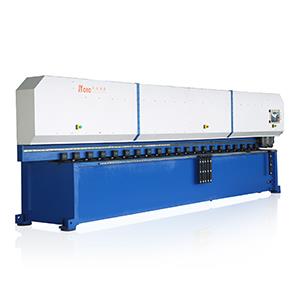

精华版数控刨槽机6216

精华版数控刨槽机6216

产品详情

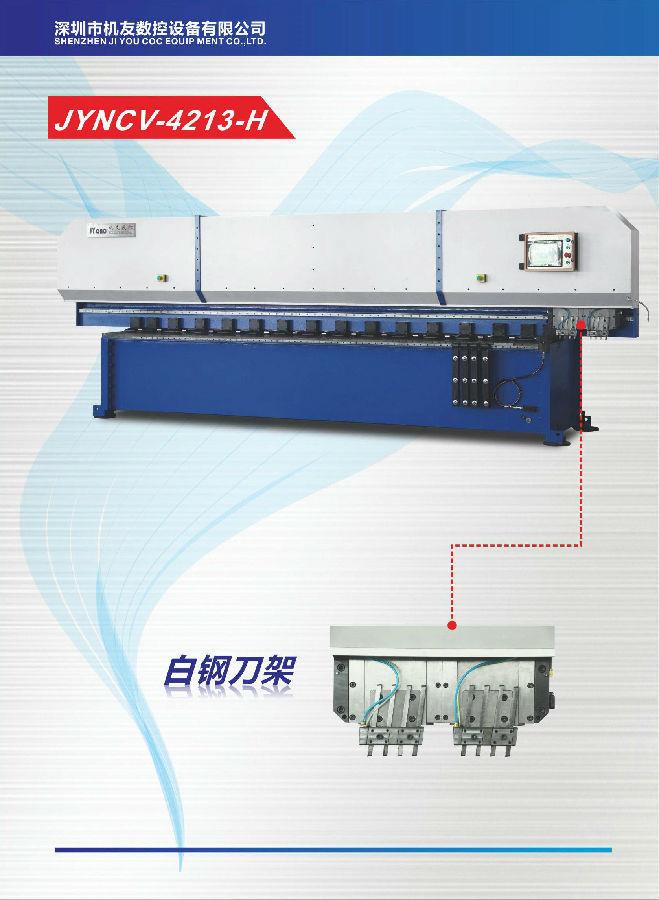

机床型号:JYNCV-6216

机床名称:精华版数控刨槽机

一、机床结构:

床身:不锈钢开槽机机床采用优质钢板焊接,经热时效处理消除焊接应力,稳定性强,强度高,抗震性能优越,保证机床长久的精度。

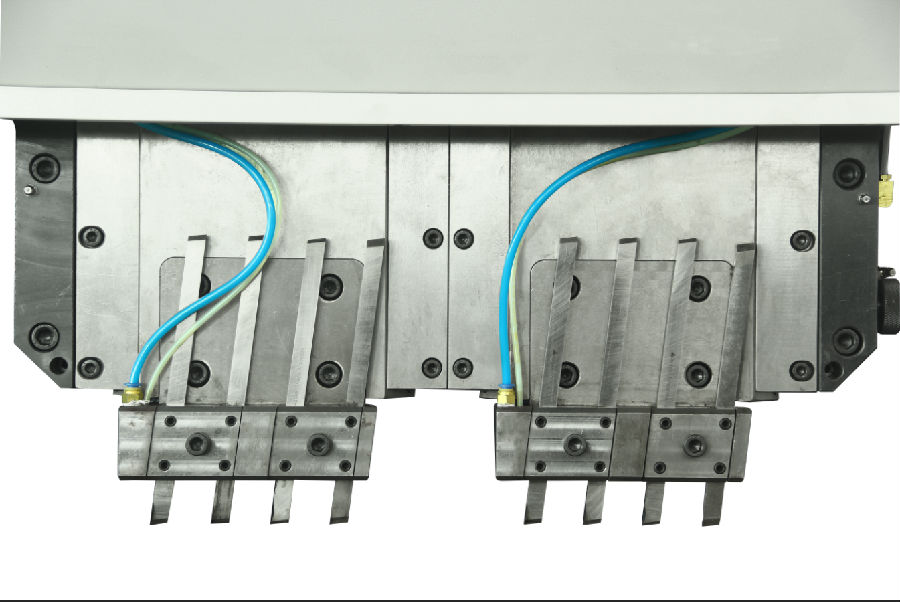

刀架:刀架座采用优质模具钢制做,经淬火调质处理,导轨和滑块都经过精密碾磨,并设计有调整装置,进刀量由滚珠丝杠、伺服电机驱动,拖动滑块上下移动进刀,进刀速度快,进刀精度±0.01。刨削刀具由三把白光片组成,根据切削原理设计成不同的位置。并装配有油气冷却装置,冷却量可根据加工工件的材质、切削量大小等因素的需求在电脑里进行调整。

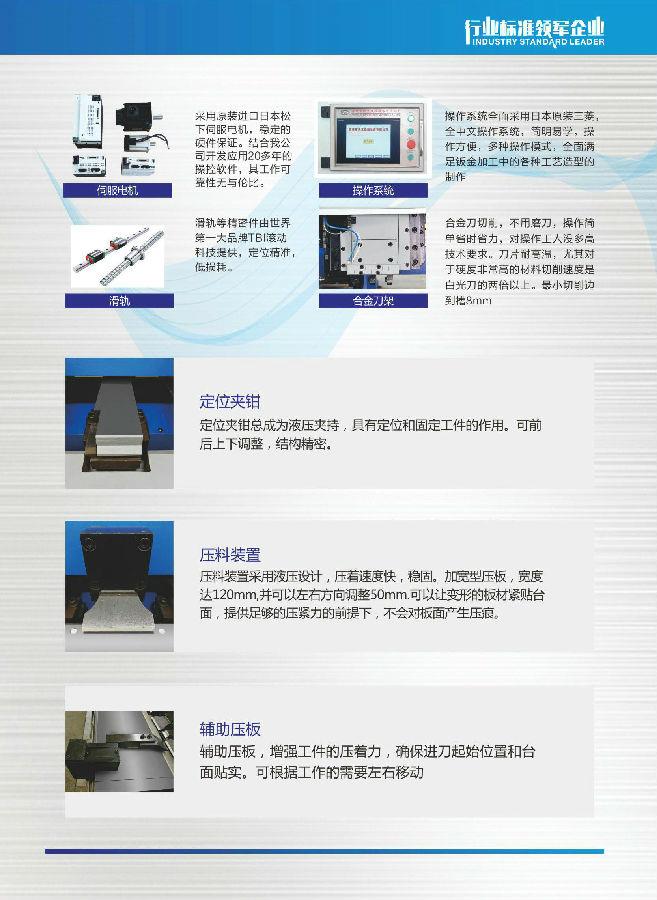

固定压板:压板采用液压推动,压力大小可根据加工工件的情况调整,在保证加工工件牢固可靠的前提下不压伤工件。中压大流量的设计方式,满足压板工作平稳,油泵和油路的控制都由电脑控制,只在装夹的时候油泵才工作,大幅降低油泵因长期工作照成的能耗。压板接触部位镶有可拆卸的硬质材料,方便维护。

独立压板:辅助压板,增强工件的压着力,确保进刀起始位置和台面贴实。可根据工作的需要左右移动。

操作界面:机床的控制中心,方便操作。触摸屏为日本原装三菱新型大屏幕彩色界面。上装有控制按钮。

暂停开关:可使机床在执行切削任务中暂停,再按一次即继续切削

急停开关:可使在使用机床过程中遇紧急情况,紧急刹停机床

主轴驱动总成:由伺服电机和齿轮变速箱组成,伺服电机启动力矩大,启动、停车速度快,齿轮变速相对皮带传动效率高、刚性好、刨削时刀架不会有震动。

前托料架:前托料架可折叠,也可左右移动。加工大板时方便装料,上装有小胶轮,保护板面不会划花。

台面:工件加工的平台,上部装有可调的工作面。承载工件和液压压料板的力。工作面的调整可通过下面的斜型滑块精调,其调整精度可达0.01mm,有效地保证刨槽的深度的加工精度。

二、4米刨槽机机床主要技术参数:

特大加工

工件尺寸

长(X)

6300mm

宽(Y)

1600mm

厚(Z)

8mm



主驱动

电源

8千瓦

主电机

3千瓦

传动方式

进口精密斜齿轮齿条、滑轨

三轴控制行程

运行速度

0到100米无极可调

有效

行程

长(X)

6250mm

宽(Y)

1600mm

20mm

床身两立板之间距离

6200mm

刀架进给量

X

6200-1mm可调

Z

20-0.01mm可调

设备空程速度

X

0-100米无极可调

Y

15米/分钟

Z

10/分钟

切削模式

白光刀/合金刀(可一键转换)

冷却模式

喷雾式

设备外形尺寸

X

7550mm

Y

2585mm

Z

2300mm

设备重量

17000kg

机床主要精度

工作台在水平面内移动的直线度

±0.02mm

工作台面的平面度

±0.02mm

后定位尺寸偏差

0.1mm

主轴移动定位偏差

0.1mm

机床价格(人民币)

480000

不含税

518400

含  税

交货期

合同生效后30天

注:本次报价有效期为30天。
